Строительство каркасного дома КД 023 с террасой, «Сосновские Озера 2»

Завершено строительство каркасного дома по проекту КД 023 с террасой в коттеджном поселке – нашем партнере «Сосновские Озера 2», Приозерского района в комплектации «С отделкой + Инженерный пакет».

Конструктив

  1. Силовой каркас выполнен из сухих пиломатериалов. Сборка осуществляется на основании Конструктивного решения.
  2. Нормативная толщина утепления комбинированная:
    • капитальные стены 150 мм плитным базальтовым утеплителем Rockwool ЛАЙТ БАТТС + Белтермо top 20 мм шип-паз;
    • пол, перекрытие, кровля 200 мм плитным базальтовым утеплителем Rockwool ЛАЙТ БАТТС.
  3. Общая толщина капитальной стены от наружной до внутренней отделки 320 мм.
  4. Наружная отделка стен — сухая имитация бруса 22х200 мм «Карельский профиль», класс АБ, с улучшенной характеристикой замка шип-паз.
  5. Покраска наружных стен выполнена в три слоя финской укрывной краской-антисептиком Teknos.
  6. Кровля – металлочерепица Grand Line, RAL 7024, цвет Мокрый Асфальт.
  7. Внутренняя отделка, комбинированная:
    • сухая панель Штиль 12х120 мм, класс АБ;
    • сухая имитация бруса 22х200 мм «Карельский профиль», класс АБ;
    • гипсокартон Knauf по металлопрофилю.
  8. Входная дверь Райтвер Премьер, межкомнатные – TurenBecker эко-шпон с доборами и наличниками с двух сторон, серия Ханна, цвет Молочный Дуб.
  9. Водосточная система Docke, цвет Белый.

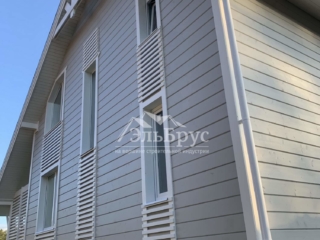

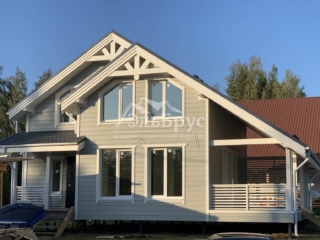

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

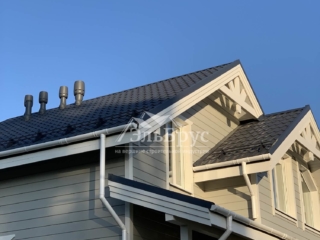

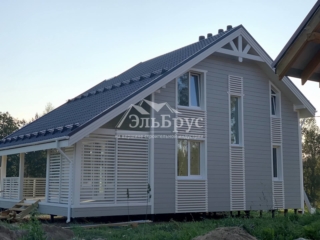

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

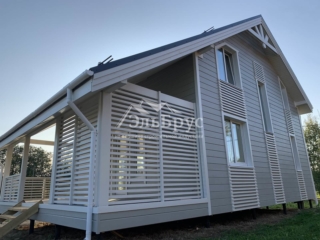

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

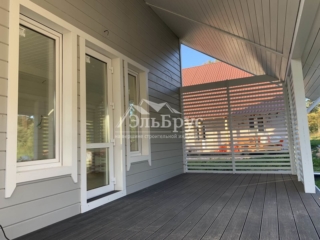

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

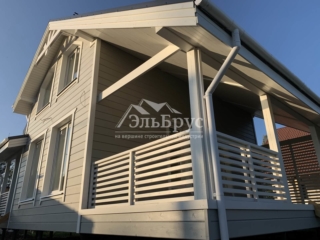

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

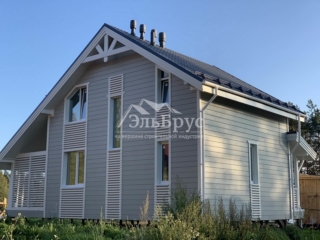

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

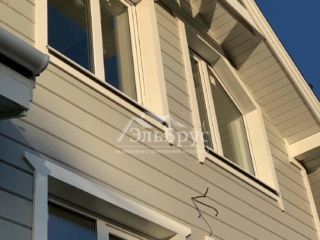

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»

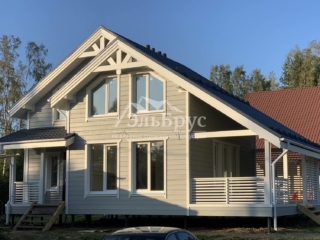

Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»
Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»
Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»
Каркасный дом по проекту КД 023 с террасой в комплектации «С отделкой + Инженерный пакет», в коттеджном поселке «Сосновские Озера 2»



Фундамент

Свайно-винтовой, l=2,5 м, d=108 мм, количество точек – 30, обвязка – проф. труба.


Инженерные системы

  • Скрытая разводка электропроводов по точкам. Кабель ВВГ НГ в металлорукаве. Сечение кабелей:
    • 3,0×2,5 — розетки;
    • 3,0×1,5 — выключатели;
    • 3,0×5,0 — силовые.
  • Сборка щитовой с автоматами марки Schneider;
  • УЗО общедомовое противопожарное.
  • Разводка труб водоснабжения полипропиленом Valtek по точкам, открытая.
  • Разводка канализационных (фановых) труб по точкам. С выводом фановый трубы в кровлю через вентиляционный выход Vilpe (Финляндия).
  • Смонтирована приточно-вытяжная система вентиляции.
    • Приток — клапана инфильтрации воздуха КИВ-125 (Финляндия);
    • Отток — вентиляционные выходы Vilpe (Финляндия), воздуховод пластиковый, воздуховод тепло-звукоизоляционный Sanodec, гофра алюминиевая;
    • Продухи чердачного помещения;
    • Диффузор общедомовой.
  • Отопление – дизельный котел Kiturami со встроенным насосом подачи топлива по двум контурам;
    • коллекторная группа;
    • группа безопасности;
    • циркуляционный насос;
    • расширительный бак;
    • воздушный клапан;
    • емкость для дизеля, объемом 1 тонна, (закапывается в землю);
    • разводка труб отопления на полипропилене d=25 мм;
    • монтаж радиаторов Royal (Италия) с терморегулятором.



Архитектурное решение
