Строительство каркасного дома по проекту КД 065 в СНТ «Рохма»

Завершено строительство каркасного дома по проекту КД 065 в СНТ «Рохма», Всеволожского р-на в комплектации «С отделкой + Инженерный пакет».

Конструктив

  1. Силовой каркас выполнен из сухих пиломатериалов. Сборка осуществляется на основании Конструктивного решения.
  2. Нормативная толщина утепления 200 мм плитным базальтовым утеплителем Rockwool ЛАЙТ БАТС по всему дому. Пол первого этажа 250 мм.
  3. Общая толщина капитальной стены от наружной до внутренней отделки 365 мм.

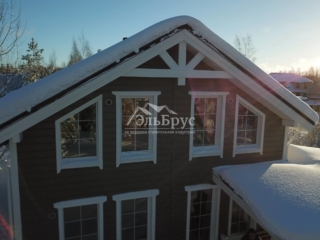

  4. Наружная отделка стен – сухая имитация бруса 22х176 мм Карельский профиль, класс АБ, с улучшенной характеристикой замка шип-паз.
  5. Ветрозащитная плита Белтермо top 20 мм, шип-паз.
  6. Покраска наружных стен выполнена в три слоя финской укрывной краской-антисептиком Teknos.

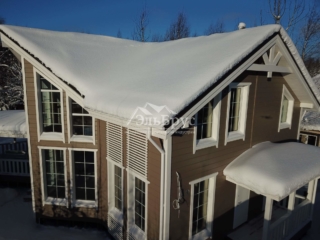

  7. Кровля – металлочерепица GrandLine, сталь 0,5 мм. RR 32 Коричневый. Снегозадержатели овальные.
  8. Внутренняя отделка, комбинированная:
    • сухая панель Штиль 12х120 мм, класс АБ;
    • сухая имитация бруса 22х176 мм «Карельский профиль», класс АБ;
    • гипсокартон Knauf по металлопрофилю.
  9. Входная дверь Райтвер Премьер, межкомнатные – TurenBecker Клен, эко-шпон с доборами и наличниками с двух сторон.
  10. Водосточная система Docke, цвет Белый.

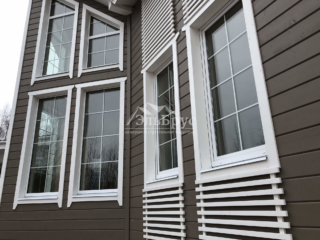

  11. Окна ПВХ, профиль VEKA Euro Line 60 мм, фурнитура Roto NT – трехкамерный профиль, двухкамерный стеклопакет, с функцией Мультистекло, декоративный элемент — Шпросы.

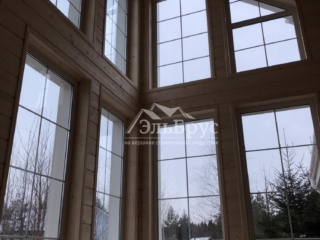

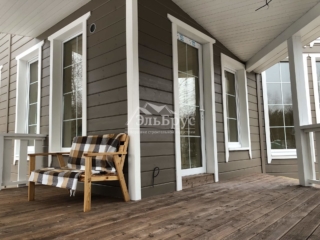

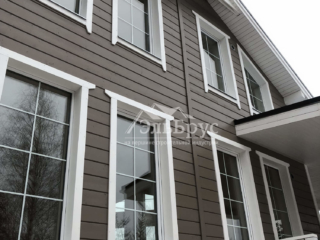

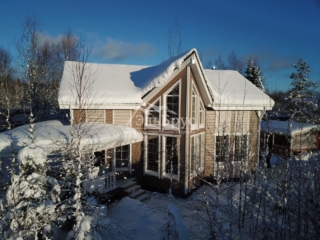

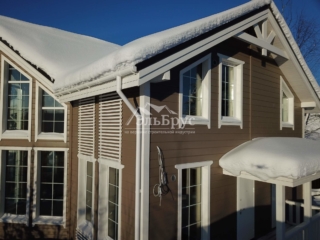

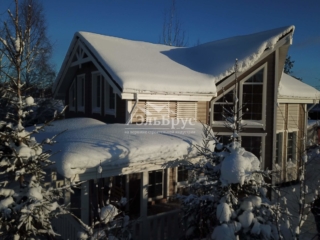

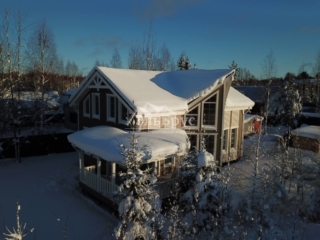

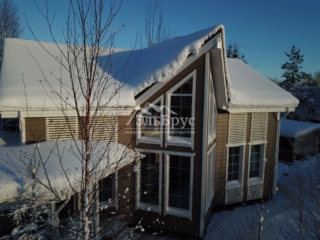

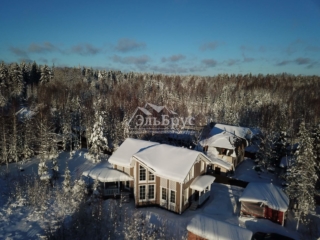

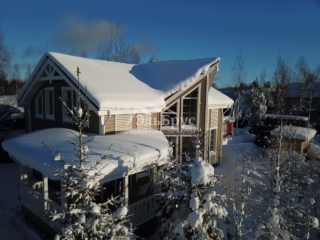

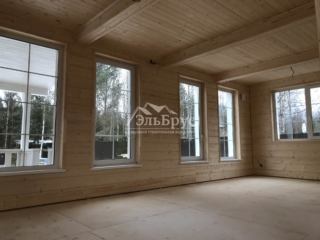

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

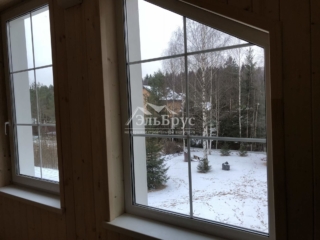

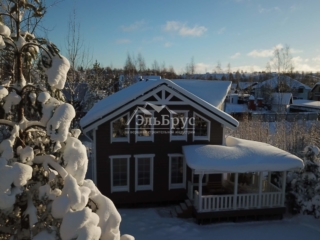

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

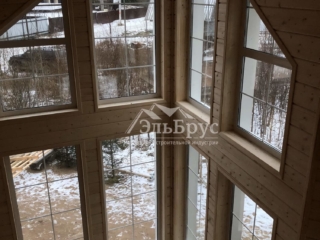

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

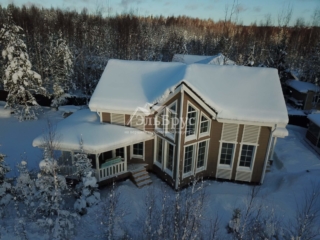

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

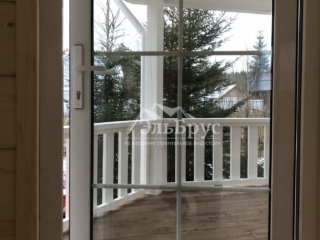

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

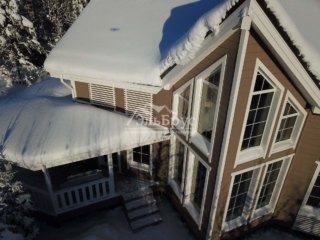

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

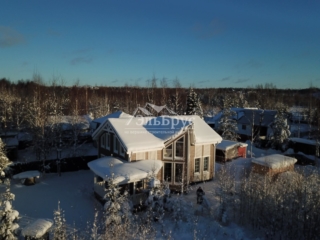

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района

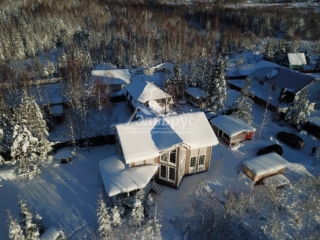

Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района
Каркасный дом по проекту КД 065 комплектации «С отделкой + Инженерный пакет», в СНТ «Рохма», Всеволожского района



Фундамент

Свайно-винтовой. 52 точки, длина 4000 мм, диаметр 108 мм с обвязкой профтрубой.


Инженерные системы

  • Скрытая разводка электропроводов по точкам. Кабель ВВГ НГ в металлорукаве. Сечение кабелей:
    • 3,0×2,5 – розетки;
    • 3,0×1,5 – выключатели;
    • 3,0×4,0 – силовые.
  • Сборка щитовой с автоматами марки Schneider;
  • УЗО общедомовое противопожарное.
  • Разводка труб водоснабжения сшитым полиэтиленом SanLine по точкам скрытая.
  • Разводка канализационных (фановых) труб по точкам. В том числе трапов. С выводом фановый трубы в кровлю через вентиляционный выход Vilpe (Финляндия).
  • Смонтирована приточно-вытяжная система вентиляции.
    • Приток — клапана инфильтрации воздуха КИВ-125 (Финляндия);
    • Отток — вентиляционные выходы Vilpe (Финляндия), воздуховод пластиковый, воздуховод тепло-звукоизоляционный Sanodec, гофра алюминиевая;
    • Продухи чердачного помещения;
    • Диффузор общедомовой.
  • Монтаж станции биологической очистки производителя Kolomäki:
    • марка KoloVesi 5 Пр. С вводом в дом и отводом в существующий дренаж

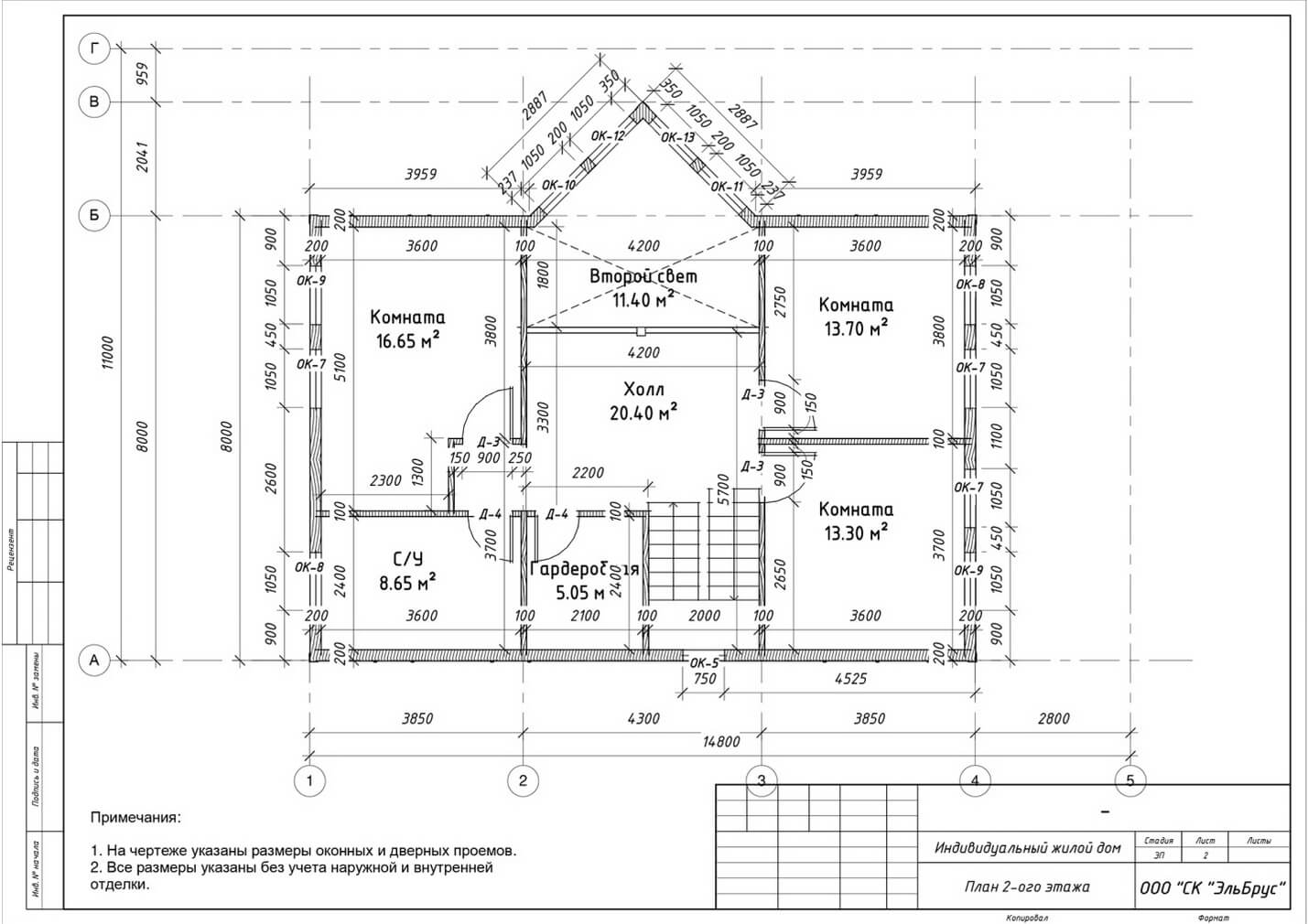

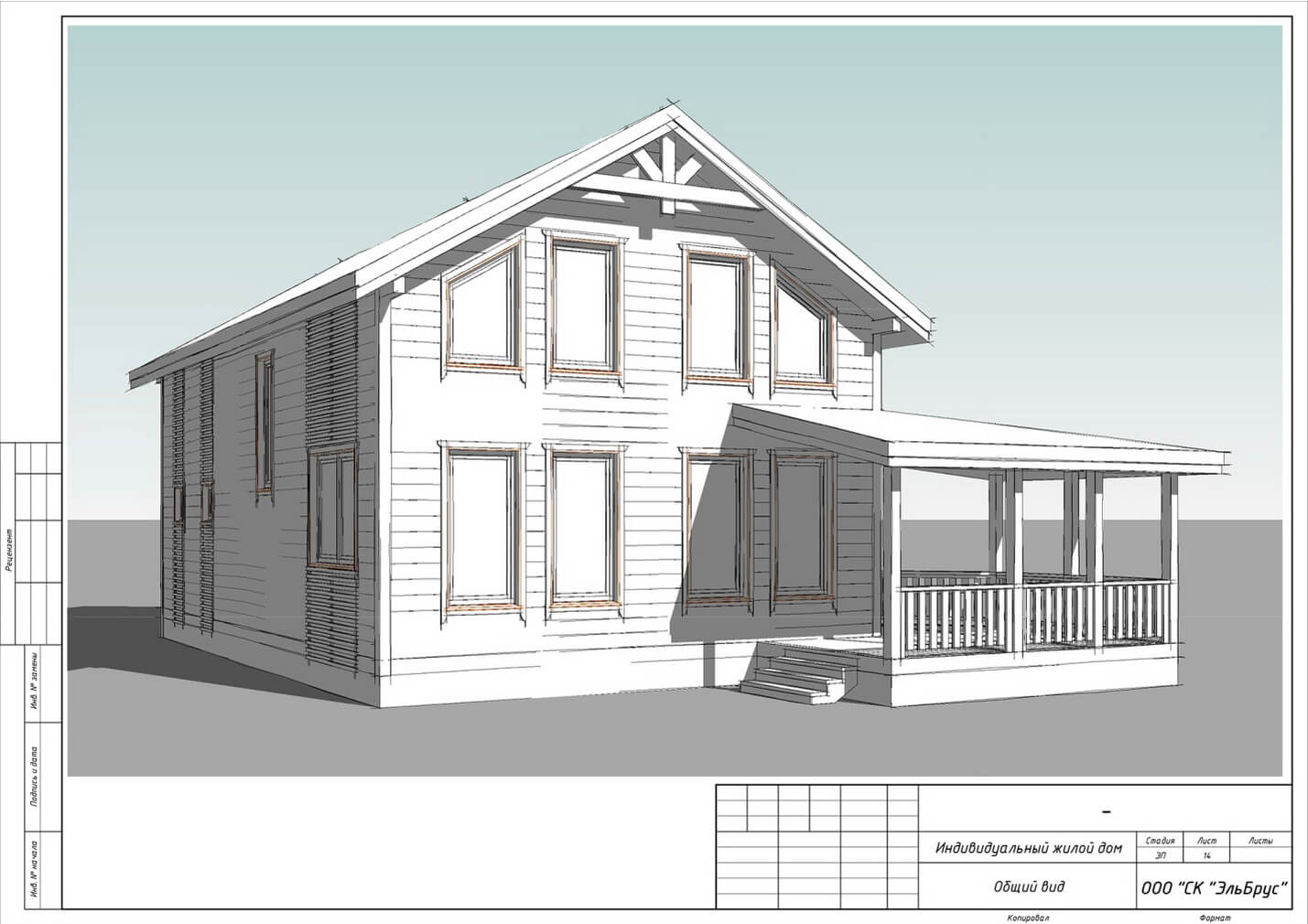

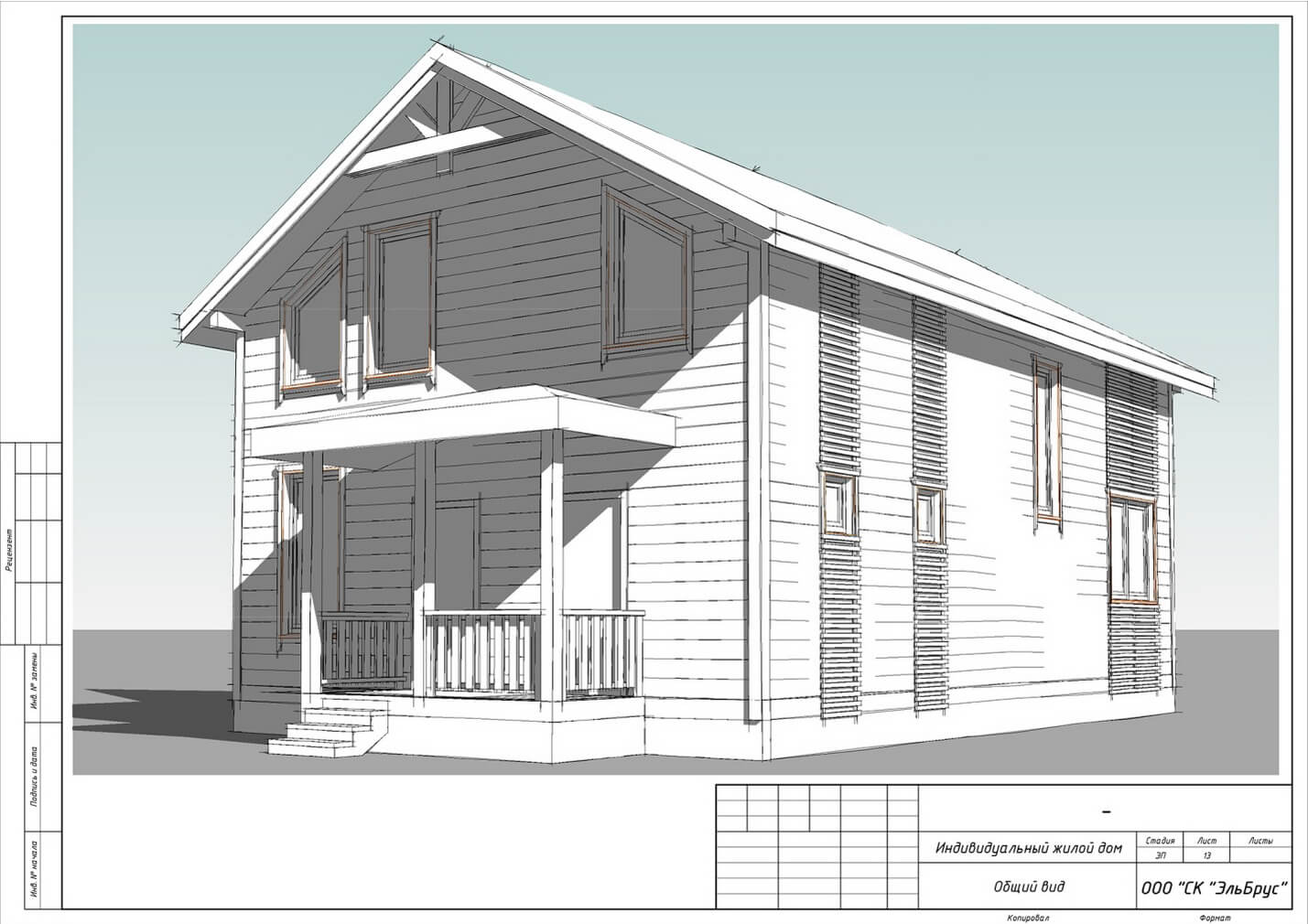

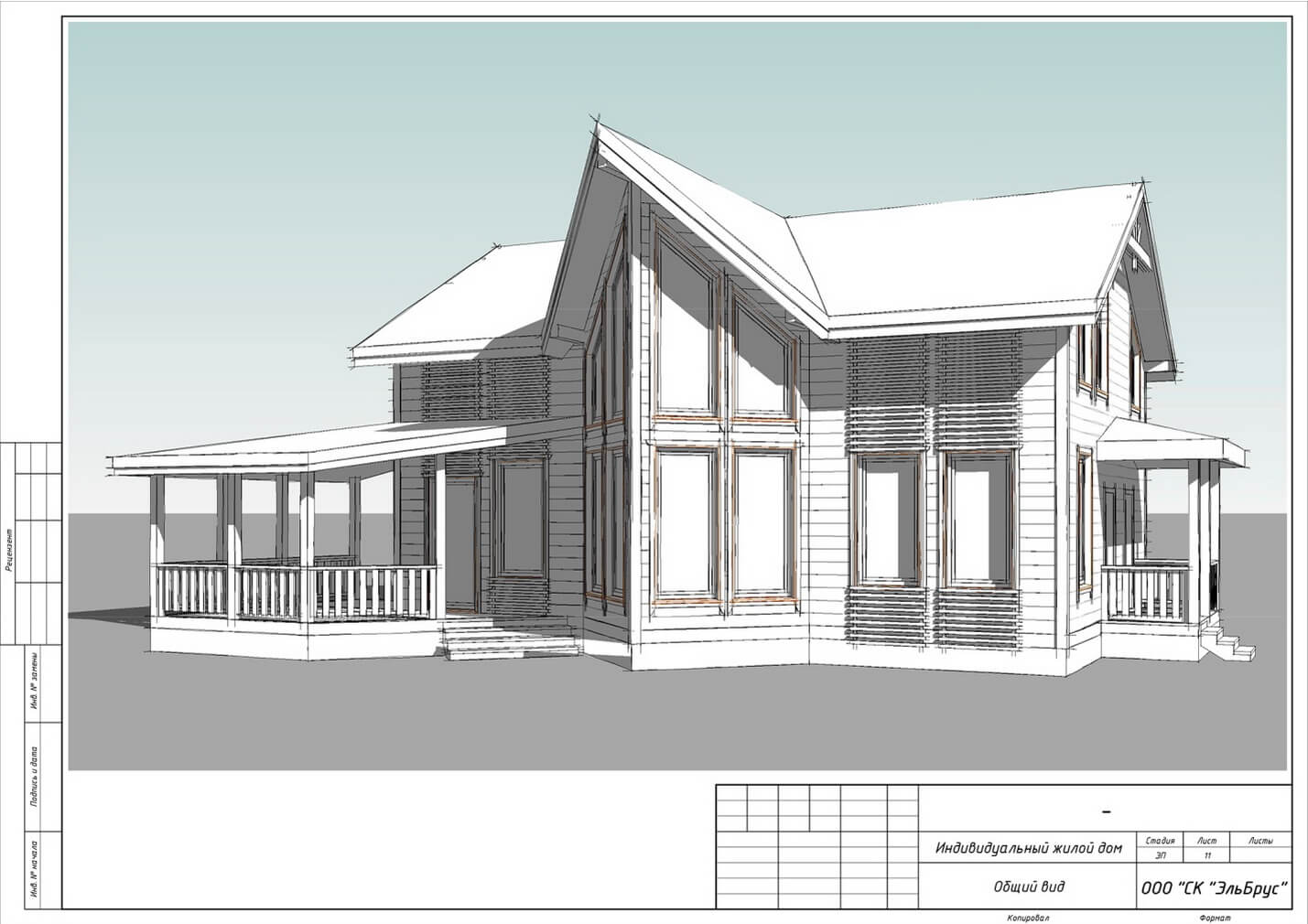

Архитектурное решение
